Name: Industrielles Bus-Steuerindustrieller Überspannungsableiter, Überspannungsableiter der Spannungs-RS422/RS485
Brand: TSTLP
SKU: TS-RS485/5

Startseite Produkte Überspannungsschutzgerät

Industrielles Bus-Steuerindustrieller Überspannungsableiter, Überspannungsableiter der Spannungs-RS422/RS485

Produktdetails:

Herkunftsort:	Guangdong, China
Markenname:	TSTLP
Zertifizierung:	CE Compliance
Modellnummer:	TS-RS485/5

Zahlung und Versand AGB:

Min Bestellmenge:	Verhandelbar
Preis:	Negotiable if good quantity
Verpackung Informationen:	Durch Standardexportkasten/-karton
Lieferzeit:	Herum 7 Werktage bei Empfang von Zahlung
Zahlungsbedingungen:	100% TT/LC/Western Union/Übertragung MoneyGram/WeChat/Alipay/Wanda-Geldüberweisung/wechseln voran ei
Versorgungsmaterial-Fähigkeit:	2000 setzt / Monat

Kontakt

Ausführliche Produkt-Beschreibung

UNO:	5V	UC:	6V / 4.2V~
In (8/20):	10KA	Reihenwiderstand pro Linie:	1.8Ω
f (G):	1.7MHZ	Abmessungen:	3 mods
Einschließungs-Material:	Thermoplastisch	HS-Code für Überspannungsschutz-Gerät:	8536300000
Markieren:	Überspannungsableiter mit 3 Phasen , Elektrische Überspannungsschutz-Geräte

Bussteuer/Überspannungsschutzes RS422/RS485 TSTLP Geräte des industriellen

Industrielles Bus-Steuerindustrieller Überspannungsableiter, Überspannungsableiter der Spannungs-RS422/RS485 0

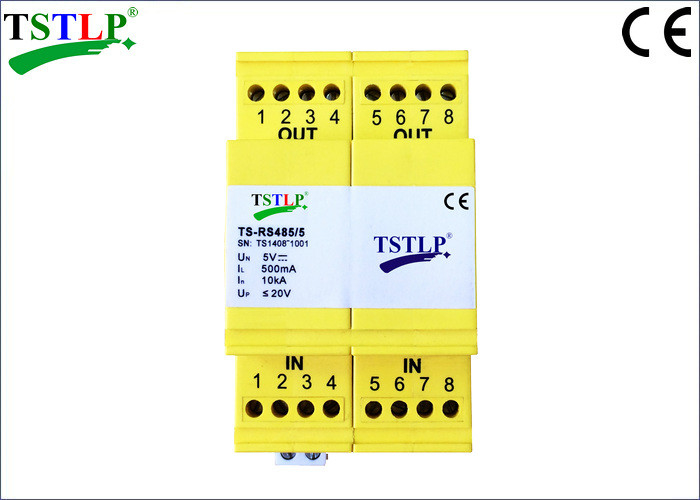

Überspannungsschutzgeräte TSTLP TS-RS485/5 RS485 stimmen mit Iec 61643-21 für Installation an LPZ 0B -2 oder höheres überein. Bieten Sie Überspannungsschutz RS422/RS485 für industrielle Bussteuerung, -andere Feldbus und -Temperaturmessung.

Technische Spezifikations-Teil 1

Modell		TS-RS485/5
Nennspannung	UNO	5V-
Nennspannung (max. ununterbrochene Spannung)	Uc	6V- /4.2V~
Nennstrom	IL	0.5A
Nominaler Entladestrom (8/20)	In	10kA
Spannungsschutzniveau an herein	Herauf	≤ 20V (LinieLine) ≤ 700V (LinieSEITE)
Spannungsschutzniveau an 1KV/µs	Herauf	≤ 8.5V (LinieLine) ≤ 600V (LinieSEITE)
Antwortzeit	tA	≤ 1ns (LinieLine) ≤ 100ns (LinieSEITE)
Bandbreite	fG	1.7MHz
Reihenwiderstand pro Linie	R	1.8Ω
Kapazitanz	C	≤ 5nF

Technische Spezifikations-Teil 2

Industrielles Bus-Steuerindustrieller Überspannungsableiter, Überspannungsableiter der Spannungs-RS422/RS485 1

Eigenschaften

Industrielles Überspannungsableiter-Gelb der Spannungs-RS422/RS485
Schnelle Antwort, Niederspannungsschutzniveau
Direkte oder indirekte Schilderdung

Montagevorschrift

Die Geräte des Überspannungsschutzes RS485 werden in der Reihe an das geschützte Gerät geschaltet.
Der Herausanschluß sollte an die geschützten Geräte angeschlossen werden.
Es gibt eine Erdungsklemme an der Inputseite, Masseleitung muss an die Blitzerdungsanlage, ideal unter Verwendung 2.5mm ² Kabels angeschlossen werden. Das Kabel sollte so kurz sein, wie möglich.
Schilder auf dem TS-RS485/5 können direkt oder indirekt geerdet werden. Wenn es direkt geerdet wird, wird das Schild des ankommenden Kabels an Anschluss 8 (HEREIN) angeschlossen und das abgehende Kabel wird an Anschluss 8' angeschlossen (HERAUS).

Wenn es direkt geerdet wird, wird das Schild des ankommenden Kabels an Anschluss 7 (HEREIN) angeschlossen und das abgehende Kabel wird an Anschluss 7' angeschlossen (HERAUS).

Kontrollieren Sie regelmäßig den funktionierenden Status, besonders nach Blitz/Anstieg. Sobald die Kommunikation aus ist, sollte Elektriker, überprüfen/ersetzt die Geräte des Überspannungsschutzes RS485.
